LED防爆灯的芯片详细介绍

发布日期:2020-09-13 【返回上页】 阅读量:373

LED防爆灯芯片制造工艺流程中,什么工艺流程对其光学性能有较为关键的危害?

一般来说,LED防爆灯外延性生产制造进行以后她的关键电性能已定形,芯片制造不对其产甞核天性更改,但在表层的镀膜、细晶强化全过程中不适当的标准会导致一些电主要参数的欠佳。例如细晶强化溫度稍低或偏高都是会导致欧姆接触欠佳,欧姆接触欠佳是芯片制造中导致顺向压力降VF偏高的关键缘故。在激光切割后,假如对芯片边沿开展一些浸蚀加工工艺,对改进芯片的反方向走电会出现不错的协助。这是由于用金刚石砂轮刀头激光切割后,芯片边沿会残余较多的碎渣粉末状,这种假如粘在LED防爆灯芯片的PN结处便会导致走电,乃至会出现穿透状况。此外,假如芯片表层光刻技术脱离不干净,可能导致正脸焊线难与空焊等状况。如果是反面也会导致压力降偏高。在芯片加工过程中根据表层钝化处理、划为梯形构造等方法能够提升光照强度。

LED防爆灯芯片为何要分为不一样规格?规格尺寸对LED防爆灯光学性能有什么危害?

LED防爆灯芯片尺寸依据输出功率可分成小输出功率芯片、中输出功率芯片和大功率芯片。依据顾客规定可分成多管级、数码科技级、点阵式级及其装饰设计照明灯具等类型。对于芯片的实际规格尺寸是依据不一样芯片生产商的具体生产制造水准而定,沒有实际的规定。要是加工工艺通关,芯片小生提升企业产出率并控制成本,光学性能并不会产生根本变化。芯片的应用电流量事实上与穿过芯片的电流强度相关,芯片小应用电流量小,芯片大应用电流量大,他们的企业电流强度基础类似。充分考虑排热是大电流量下的关键难题,因此它的发亮高效率比小电流量低。另一方面,因为总面积扩大,芯片的体电阻器会减少,因此正指导通工作电压会有一定的降低。

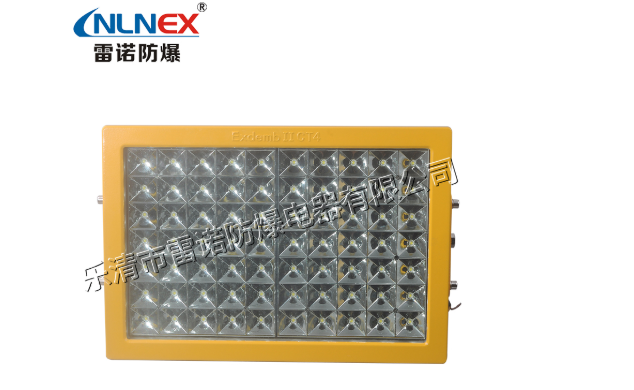

LED防爆灯

LED防爆灯大功率芯片一般指多大规模的芯片?为何?

用以白光灯的LED防爆灯大功率芯片一般在销售市场上能够见到的都会40mil上下,说白了的大功率芯片的应用输出功率一般就是指额定功率在1W之上。因为量子效率一般低于20%绝大多数电磁能会转化成能源,因此大功率芯片的排热很重要,规定芯片有很大的总面积。

生产制造GaN外延性原材料的芯片加工工艺和生产设备与GaP、GaAs、InGaAlP对比有什么不一样的规定?为何?

一般的LED防爆灯绿黄芯片和高亮度四元绿黄芯片的基钢板都选用GaP、GaAs等化学物质半导体器件,一般都能够制成N型衬底。选用湿式加工工艺开展光刻技术,比较后用金刚沙轮刀头切成芯片。GaN原材料的绿蓝芯片是用的蓝色宝石衬底,因为蓝色宝石衬底是绝缘层的,因此不可以做为LED防爆灯的一个极,务必根据干法刻蚀的加工工艺在外延性表面另外制做P/N2个电级而且也要根据一些钝化工艺。因为蓝色宝石有点硬,用金刚沙轮刀头难以划为芯片。它的加工工艺全过程一般要比GaP、GaAs原材料的LED防爆灯多而繁杂。
