应急照明系统主要由其自身的电源控制。正常电源连接到普通照明为电回路。 LED防爆灯电池通常是充电的。当正常电源切断时，备用电源（电池）自动供电。这种LED防爆灯在灯内部有大量的电子元件，如变压器，稳压器，充电器，逆变器，电池等。 LED防爆灯在使用，检修和故障期间需要充电和放电。另一种是集中供电集中控制型。 LED防爆灯具中没有独立电源。当正常照明电源发生故障时，集中供电系统供电。在这种形式的应急照明系统中，省略了所有灯内的复杂电子电路。应急照明灯具与普通灯具没有区别，集中供电系统设置在专用房间内。

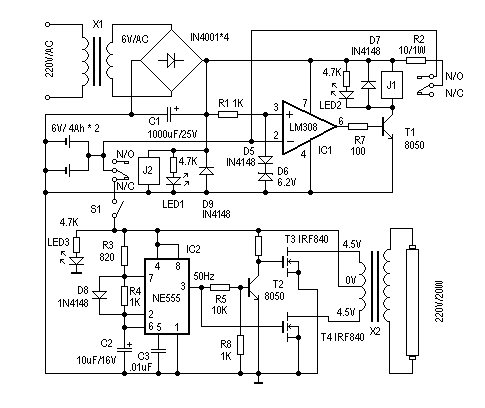

其电路如图1所示。下面介绍其工作原理。

当电源正常时，J2（多功能设备）电气连接，其动触头连接“N/O（常开点）”，备用电池的正极连接IC1的反相端。 IC1（LM308）和D5，D6组成电压比较器，参考电压由D5和D6决定。这里，硅二极管（D5）和6.2V齐纳二极管（D6）用于形成6.9V的参考电压，以监控充电电压。当IC1的2脚输入电压（两个电池电压）低于6.9V时，IC1的6脚输出为高电平，T1导通，J1（多晶电）供电，其动触点为“N/O（常开点） ）“”，电源电压通过R2给电池充电，LED2亮起作为充电指示。改变R2电阻调节充电电流。随着充电时间的增加，IC1的2脚电压逐渐增加。当电压大于6.9V的参考电压时，IC1的6脚输出低电平，T1截止，J1（多晶）断电，充电关闭电回路，实现自动充电保护。

停电时，J2（多功能设备）断电，其动触头与“N/C（常闭点）”连接，电池通过S1向LED防爆应急电源灯电路供电，实现停电。自动切换功能。 S1用于此处手动切断LED防爆灯电路部分。

LED防爆灯电路由IC2（NE555），T2，T3，T4，X2等组成.IC2构成50Hz信号发生器，50Hz信号从IC2的第3引脚输出。由T3，T4和X2组成的推挽电路分别由T2反相和放大驱动，在X2的高压侧感应220V AC，使荧光管发光。这里的X2可以直接使用成品电源变压器，其次级电压为4.5伏，初级220V，具体取决于功率测试荧光灯管的功率。使用时，要注意T3，T4应加散热器。

制作时，X1选用次级6V/200mA的电源变压器。 J1，J（聚合物）2选择线圈电压为6V的继电器。其他设备选项可在图示中找到，无特殊要求。
